Références
| Référence | L | Déport | Finition | Cdt | Délai (j) |
|---|---|---|---|---|---|
| 3PE92028 | 70 | 7+(8) | 9005-30% | 50 | 14 |
| 3PE91025 | 70 | 7+(8) | 9016-80% | 50 | 21 |
| 3PE92028RAL | 70 | 7+(8) |
|
1 | 21 |
| 3PE92029 | 95 | 7+(8) | 9005-30% | 50 | 14 |
| 3PE91026 | 95 | 7+(8) | 9016-80% | 50 | 14 |
| 3PE92029RAL | 95 | 7+(8) |
|
1 | 14 |
| 3PE92030 | 120 | 7+(8) | 9005-30% | 50 | 14 |
| 3PE91027 | 120 | 7+(8) | 9016-80% | 50 | 14 |
| 3PE92030RAL | 120 | 7+(8) |
|
1 | 14 |
| 3PE92024 | 95 | 30+(8) | 9005-30% | 50 | 21 |
| 3PE91021 | 95 | 30+(8) | 9016-80% | 50 | 21 |
| 3PE92024RAL | 95 | 30+(8) |
|
1 | 21 |
| 3PE92025 | 120 | 30+(8) | 9005-30% | 50 | 21 |
| 3PE91022 | 120 | 30+(8) | 9016-80% | 50 | 21 |
| 3PE92025RAL | 120 | 30+(8) |
|
1 | 21 |
| 3PE92026 | 95 | 40+(8) | 9005-30% | 50 | 21 |
| 3PE91023 | 95 | 40+(8) | 9016-80% | 50 | 21 |
| 3PE92026RAL | 95 | 40+(8) |
|
1 | 21 |
| 3PE92027 | 120 | 40+(8) | 9005-30% | 50 | 14 |
| 3PE91024 | 120 | 40+(8) | 9016-80% | 50 | 21 |
| 3PE92027RAL | 120 | 40+(8) |
|
1 | 21 |
Informations
Astuce

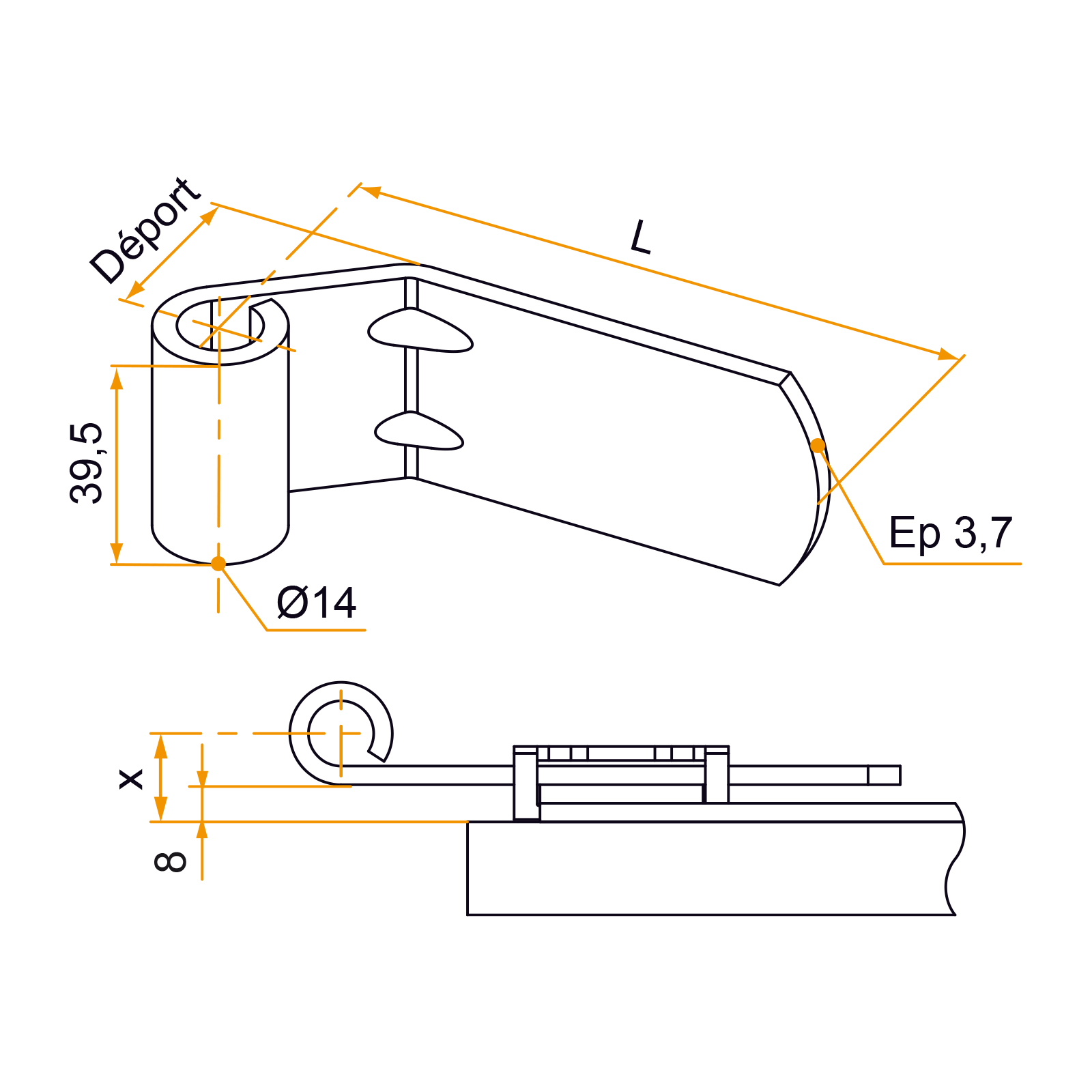

Ajouter 8 mm au déport du noeud pour obtenir la cote x.
exemple avec noeud 3PE91021 déport du noeud x = 30 + 8 mm
= déport total par rapport à la face du volet = 38 mm
exemple avec noeud 3PE91021 déport du noeud x = 30 + 8 mm
= déport total par rapport à la face du volet = 38 mm
Attention
Attention la forme de la pièce est différente suivant le modèle.
Commentaire
En aluminium
