Informations techniques
Finition

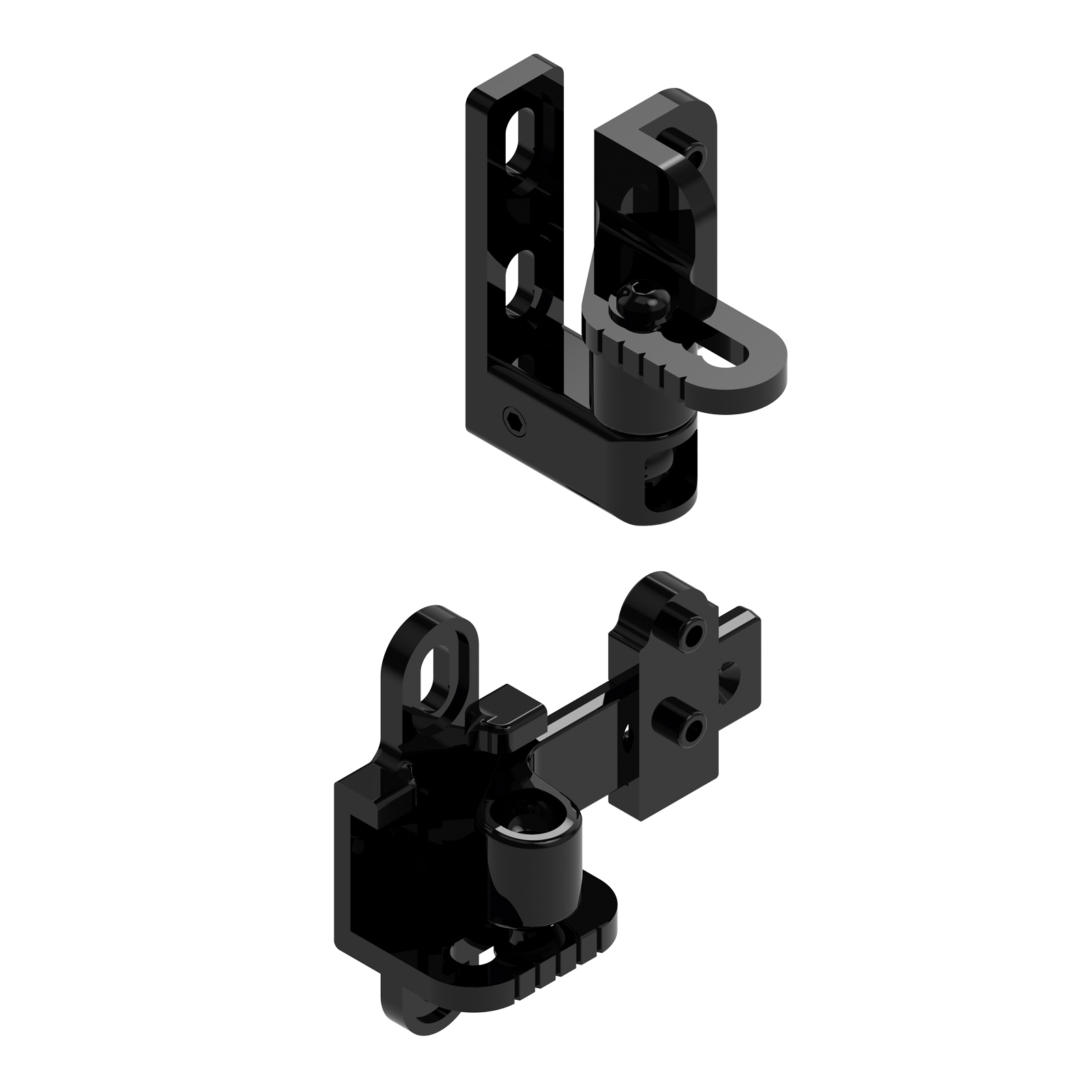

Embase de fixation haute et basse à visser sur le pilier cupro-aluminium.
Oreille supérieure et articulation inférieure à fixer sur le cadre cupro-aluminium.
Pièces de rotation en laiton.
Visserie inox.
Disponible en blanc, noir et multi-RAL.
Oreille supérieure et articulation inférieure à fixer sur le cadre cupro-aluminium.
Pièces de rotation en laiton.
Visserie inox.
Disponible en blanc, noir et multi-RAL.
Description
Pour pente maximum de 13,5%.
Fixation des articulations hautes et basses simples et rigides, sur le cadre par l’utilisation des inserts taraudés NE301001 (50×30 et 50×40) et NE301002 (40×40) à insérer dans le cadre lors de sa fabrication.
L’entraxe entre l’articulation haute et basse fixée sur le cadre est à respecter en fonction de la pente désirée (voir notice de pose).
Le réglage du système, une fois posé se fait par simple ajustement des axes de rotation hauts et bas dans les positions pré-repérées.
Fixation des articulations hautes et basses simples et rigides, sur le cadre par l’utilisation des inserts taraudés NE301001 (50×30 et 50×40) et NE301002 (40×40) à insérer dans le cadre lors de sa fabrication.
L’entraxe entre l’articulation haute et basse fixée sur le cadre est à respecter en fonction de la pente désirée (voir notice de pose).
Le réglage du système, une fois posé se fait par simple ajustement des axes de rotation hauts et bas dans les positions pré-repérées.
Le régulateur de pente équipe un vantail. Pour équiper les deux vantaux, veuillez commander 2 variapentes.
