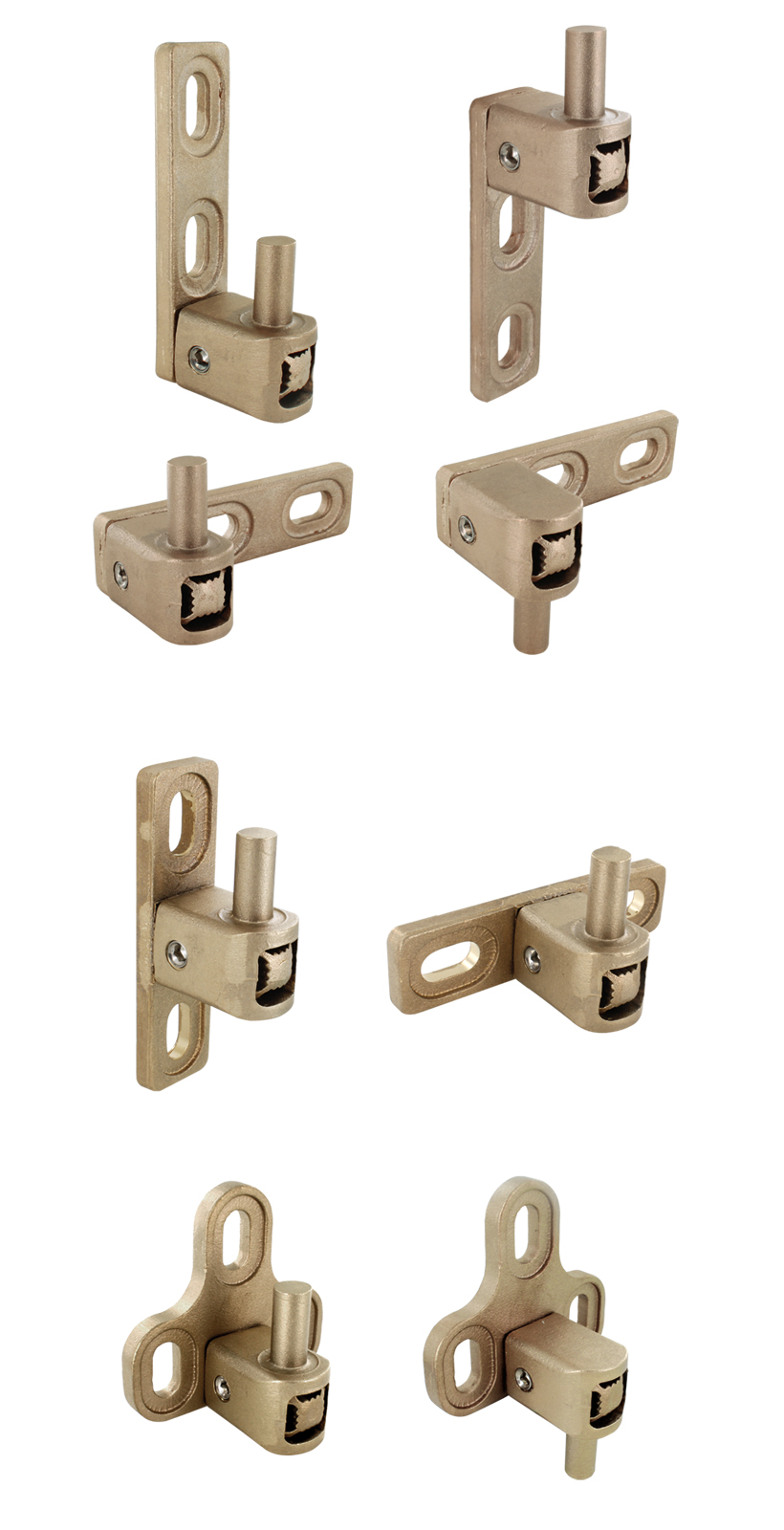

Gamme de gonds Multifix

Présentation

Ce système d’ouverture, inoxydable et réglable, permet des ouvertures standards pour tous les types de portails. Très rigides, les différents modèles sont déclinés avec les axes Ø12 et Ø14 de longueurs 25, 35 ou 43 mm. Différentes longueurs de réglages du pivot sont possibles (35 à 60 mm, 35 à 70 mm, 45 à 80 mm), offrant ainsi la possibilité de répondre dans un très grand nombre de cas à la norme NF EN12604 (25 mm entre le montant du portail et le pilier). Trois types de fixations sont possibles : par vis (embase Multifix L, Multifix T, Multifix 3).

Informations techniques

Finitions

Platine et oreille en cupro-aluminium brut ou poudré.
Disponibles en multi-RAL.

Description

La fonction multiposition permet de positionner l’axe de rotation dans 4 positions par rapport à son embase, multipliant ainsi les possibilités de pose.
Diamètre de l’axe 12 mm ou 14 mm suivant modèle.
Longueur de l’axe 25 mm, 35 mm ou 43 mm suivant modèle.
Platine présentant 2 ou 3 trous oblongs permettant une plage de réglage de 10 mm des points de fixation sur le pilier.
Blocage du réglage par 2 vis cuvettes M10 inox.
